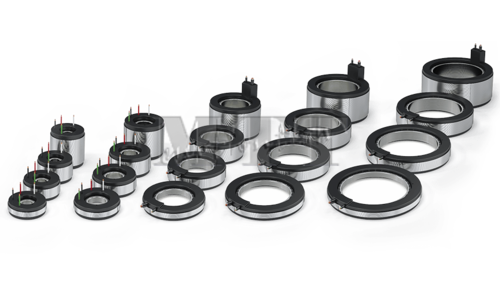

轉矩馬達(Torque Motor) QTR系列:QTR65/78/105/133/160XX

  1. 直接驅動、高剛性、無背隙
  2. 超薄設計、小尺寸、高轉矩
  3. 低熱阻、低頓振阻力(Cogging value)
  4. 無刷封閉式線圈, 安全不易損壞
  5. 超低質量, 能增加系統動力與響應
  6. 大內徑、高慣量



QTR 65 系列

Tecnotion 轉矩馬達系列中最小的轉矩馬達。
該馬達針對小型和低壓應用進行了優化,為小型應用提供了獨特的機會更成為機器人應用的理想選擇。

QTR 65 系列提供四種馬達“高度”或“尺寸”,即 17、25、34 和 60 尺寸馬達。 為了提供最大的靈活性和集成度。

  1. 最大扭力(Ultimate torque): 0.64 – 5.47 Nm
  2. 峰值扭力(Peak torque): 0.42 – 3.82 Nm
  3. 連續扭力(Continuous torque): 0.29- 2.31 Nm
  4. 高度(The build heights): 65-17 // 65-25 // 65-34 // 65-60



QTR 78 系列

QTR 78系列體積小和29mm大內徑
與 65 系列一樣,78 系列針對具有小結構空間的低壓應用進行了優化亦是半導體應用中最受歡迎的馬達。

  1. 最大扭力(Ultimate torque): 1.22 – 10.85Nm
  2. 峰值扭力(Peak torque): 0.84 – 7.57 Nm
  3. 連續扭力(Continuous torque): 0.57- 4.41 Nm
  4. 高度(The build heights): 78-17 // 78-25 // 78-34 // 78-60



QTR 105 系列

QTR 105 馬達提供多種選擇,例如不同的繞線類型和Digital hall sensor。
各種醫療和保健應用都受益於 QTR 105 的大內徑以及扁平設計,起始尺寸僅為 17 毫米。

  1. 最大扭力(Ultimate torque): 2.9 – 28.4 Nm
  2. 峰值扭力(Peak torque): 1.9 – 18.1 Nm
  3. 連續扭力(Continuous torque): 1.4 – 12.0 Nm
  4. 高度(The build heights): 105-17 // 105-25 // 105-34 // 105-60



QTR 133 系列

QTR 133涵蓋 2.6 ~21.9Nm 的扭矩範圍。 最高的QTR 133-60 馬達提供 35.3Nm 的峰值扭矩。
不同的繞線類型使馬達適用於各種低電壓甚至 600V 應用的半導體和機器人應用。

  1. 最大扭力(Ultimate torque): 5.6 – 55.5 Nm
  2. 峰值扭力(Peak torque): 3.8 – 35.3 Nm
  3. 連續扭力(Continuous torque): 2.6 – 21.9 Nm
  4. 高度(The build heights): 133-17 //133-25 // 133-34 // 133-60



QTR 160 系列

功率和尺寸相結合,可替代大型工廠機械,為QTR 馬達系列中直徑最大的。是工廠自動化的最佳選擇
QTR 160 系列是中型 QTR 馬達系列中直徑最大的。 最小的馬達高度僅為 17mm,連續扭矩為 4.1 Nm,最大的馬達具有 58.3 Nm的峰值扭矩。

  1. 最大扭力(Ultimate torque): 9.3 – 91.6 Nm
  2. 峰值扭力(Peak torque): 6.2 – 58.3 Nm
  3. 連續扭力(Continuous torque): 4.1 – 36.3 Nm
  4. 高度(The build heights): 160-17 // 160-25 //-160-34 //160-60
