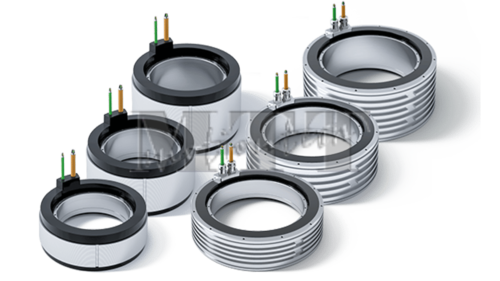

轉矩馬達(Torque Motor) QTL系列:QTL210/230/290/310/385/485

  1. 直接驅動、高剛性、無背隙
  2. 超薄設計、小尺寸、高轉矩
  3. 低熱阻、低頓振阻力(Cogging value)
  4. 無刷封閉式線圈, 安全不易損壞
  5. 超低質量, 能增加系統動力與響應
  6. 大內徑、高慣量



QTL 210 系列

QTL 系列中最小的,有 65、85 和 105 毫米三種高度可供選擇。
具有較大的內徑,適合佈線多根電纜,在應用中具有靈活性。 因此,它適用於廣泛的市場,包括旋轉分度台、印刷機械和材料處理。

  1. 最大扭力(Ultimate torque): 173 – 346 Nm
  2. 峰值扭力(Peak torque): 140 – 281 Nm
  3. 連續扭力(Continuous torque): 65 – 142 Nm
  4. 高度(The build heights): 210-65 // 210-85 // 210-105



QTL 230 系列

QTL 230 本質上是帶有水冷卻環的 QTL 210 馬達,即使在高負載循環和動態運動曲線,也能提供高連續扭矩。
提供 67-146 Nm 的連續扭矩和 173-346 Nm 的極限扭矩,具體取決於馬達高度。

  1. 最大扭力(Ultimate torque): 173 – 346 Nm
  2. 峰值扭力(Peak torque): 140 – 281 Nm
  3. 連續扭力(Continuous torque):  67 – 147 Nm
  4. 高度(The build heights): 230-65 // 230-85 // 230-105



QTL 290 系列

QTL 290 擴展了 QTL 210 設計以滿足更高的扭矩需求。 結合低感應值和快速響應時間,允許高動態運動。為包裝和雷射切割機械的理想選擇。
馬達應另外使用散熱器,儘管沒有冷卻通道。 依舊可提供 83-116 Nm 的連續扭矩和 389-779 Nm 的極限扭矩,具體取決於馬達高度。

  1. 最大扭力(Ultimate torque): 389 – 778 Nm
  2. 峰值扭力(Peak torque): 316 – 632 Nm
  3. 連續扭力(Continuous torque): 140 – 305 Nm
  4. 高度(The build heights): 290-65 // 290-85 // 290-105



QTL 310 系列

QTL 310系列是在QTL 290的基礎上增加了水冷通道。特別適用於熱管理有問題的應用。水冷環提供螺栓孔方便安裝。
一體式水冷通道,馬達可在不損失精度的情況下達到非常高的連續扭矩。

  1. 最大扭力(Ultimate torque): 389 – 778 Nm
  2. 峰值扭力(Peak torque): 316 – 632 Nm
  3. 連續扭力(Continuous torque): 151 – 331 Nm
  4. 高度(The build heights): 310-65 // 310-85 // 310-105



QTL 385 系列

QTL 385 具有大內徑,非常適合應用於各種市場的(現有)應用,例如旋轉分度台、印刷機械和物料搬運。
具有一個冷卻環,應該與外殼封閉,形成水冷通道。 它將提供 407-560 Nm 的連續扭矩和 1026-1368 Nm 的極限扭矩,具體取決於馬達高度。

  1. 最大扭力(Ultimate torque): 1026 – 1368 Nm
  2. 峰值扭力(Peak torque): 833 – 1111 Nm
  3. 連續扭力(Continuous torque): 407 – 560 Nm
  4. 高度(The build heights): 385-85 // 385-105



QTL 485 系列

高扭矩 Tecnotion 馬達系列中最大的。 它有一個水冷環,應與外殼封閉,形成一個冷卻通道。 具有高效且節省空間的電磁設計,可按比例放大以滿足更高的扭矩需求。
內徑大,適用各種應用中,如旋轉分度台和物料搬運。 它將提供 659-907 Nm 的連續扭矩和 1651-2202 Nm 的極限扭矩,具體取決於馬達高度。

  1. 最大扭力(Ultimate torque): 1651 – 2202 Nm
  2. 峰值扭力(Peak torque): 1342 – 1789 Nm
  3. 連續扭力(Continuous torque): 659 – 907 Nm
  4. 高度(The build heights): 485-85 // 485-105
