JENA旋轉編碼器

代碼 ROTARY_ENCODER






JENA光學尺

原廠連結 : www.numerikjena.de

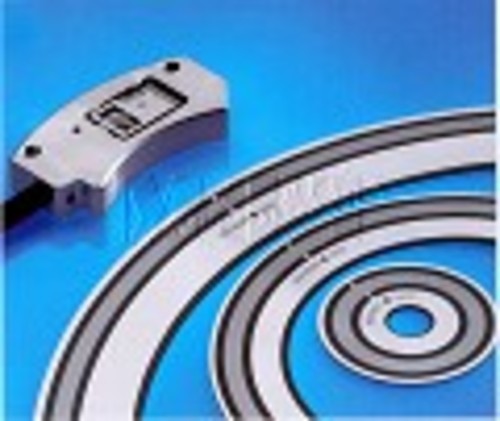

旋轉編碼器用於角度定位測量,由讀頭及碼盤據(圓形尺)所組成, 碼盤對讀頭進行相對運動 , 進行精密量測。



特 性

  1. 非接觸式光學量測,不受軸向機構之影響
  2. 碼盤直接裝入旋轉總成,無需軸承
  3. 旋轉軸與量測系統間無機械連軸器,故無傳動誤差
  4. 非常緊湊
  5. 鋁質碼盤之動量(momentum)極小,適於極高角加速度之應用
  6. 可調整電子信號


▶ 讀頭 : 微型化讀頭Encoder Kit R,適用於有限的狹小空間

  1. 模組化設計,適合多種空間條件下之安裝
  2. Kit L由EPIFLEX量測模組,碼盤,及電子元件所組成
  3. EPIFLEX量測模組,在金屬框中安裝與調試
  4. 高度極小
  5. 使用時應避免電磁干擾
  6. 信號可作100倍分



▶ 碼盤:

  1. 多種直徑與條紋數可供選擇
  2. 鋁質碼盤之角動量極小(輕巧且低慣量之鋁質碼盤)
  3. 大型中空內徑


選購項目:

  1. 客戶規格之承載盤, 可作為碼盤之固定與中心定位
  2. 玻璃碼盤

規 格

  1. 解析度:1,800~7,200,000PPR(Pulses per Revolution)
  2. 掃描頻率:高達400 kHz
  3. 參考點 :每轉一個(或依訂單規格生產)
  4. 輸出信號:正弦信號 1Vpp,11μApp/RS422方波信號輸出(可高達100倍分割)


典 型 應 用 例

  1. 旋轉軸運動
  2. 傾斜軸運動
  3. 伺服馬達
  4. DD馬達(Direct Drive Motor, Torque Motor)
  5. 半導體設備
  6. 生物、醫療設備
  7. 機械手臂
  8. 一般自動化
