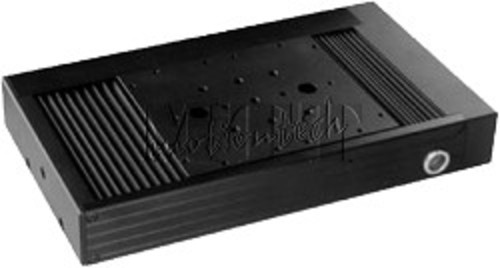

精密測量平台 PMT 160-xxx-DC-R
精密測量平台 PMT 160-xxx-DC-R
代碼 PMT_160-XXX-DC-R
- DC馬達
- 行程達 300mm
- 旋轉編碼器
特 色：
- 無背隙預壓滾珠螺桿, 螺距1mm或2mm
- 直流馬達驅動
- 旋轉編碼器
- 無背隙預壓交錯滾珠導軌
- 兩組極限開關
- 伸縮式防塵護蓋
- 直接進行X-Y組立, 不需轉接板
規 格：
| PMT160 | -50-DC-R | -100-DC-R | -150-DC-R | -200-DC-R | -300-DC-R | ||
| 行程 | (mm) | 50 | 100 | 150 | 200 | 300 | |
| 精度 | (μm) | 10 | 10 | 10 | 10 | 20 | |
| 重現性 | (μm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 背隙 | (μm) | <3μm | <3μm | <3μm | <3μm | <3μm | |
| 全行程直線度/平面度 | (μm) | ±0.5 | ±1 | ±1.5 | ±2 | ±4 | |
| 最高速度 | (mm/s) | 50 | 50 | 50 | 50 | 50 | |
| 最大加速 | (m/s2) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 允許負載 | Fx | (N) | 30 | 30 | 30 | 30 | 30 |
| Fy | (N) | 100 | 100 | 100 | 100 | 100 | |
| Fz | (N) | 200 | 200 | 200 | 200 | 200 | |
| 重量 | (Kg) | 3.7 | 4.2 | 4.8 | 5.2 | 6.5 | |
訂購資訊：
| PMT | 160 | - | □□□ | - | DC | - | R |
| 精密線性平台 | 寬度(mm) | 行程(mm) | 直流馬達 | 旋轉編碼器 | |||
| 160 | 050 100 150 200 300 |
