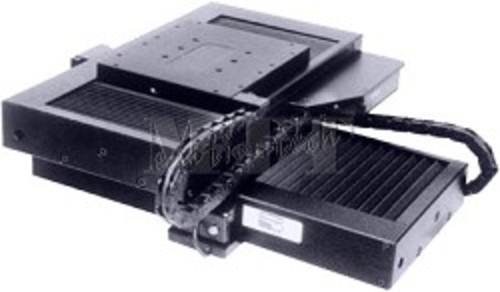

精密測量平台 PMT160-xxx-LM-S05
精密測量平台 PMT160-xxx-LM-S05
代碼 PMT160-xxx-LM-S05
- 壓電馬達
- 高解析度光學尺
特 色：
- 內置壓電線性馬達
- 增量式線性編碼器能以0.1μm的分辨率檢測真實位置值
- 無需額外搭配適配板即可擴展成X-Y單元
- 有效負載可達120N
- 可選擇微步進模式
- 依安全等級可選擇事件驅動剎車或是自鎖驅動
規 格：
| PMT160 | -50-LM-S05 | -100-LM-S05 | -170-LM-S05 | -200-LM-S05 | ||
| 行程 | (mm) | 50 | 100 | 170 | 200 | |
| 最高行進速度 | (μm) | 20(微步進運動時,馬達最小步進為5nm) | ||||
| 重現性 | (μm) | 15(1 Sigma) | ||||
| 線性補償(以全部行程計算) | (μm) | ±0.5 | ±1 | ±2 | ±2 | |
| 允許負載 | Fx | (N) | 30 | 30 | 30 | 30 |
| Fy | (N) | 30 | 30 | 30 | 30 | |
| Fz | (N) | 120 | 120 | 120 | 120 | |
| 背隙 | (Kg) | 0 | 0 | 0 | 0 | |
訂購資訊：
| PMT | 160 | - | □□□ | - | LM | - | S05 |
| 精密線性平台 | 寬度(mm) | 行程(mm) | 壓電線性馬達 高解析線性編碼器 |
||||
| 160 | 050 100 170 200 |
||||||
| 備註：附加極限開關，可選擇不同的速率，不同鑽孔模式，超真空設備。 | |||||||
