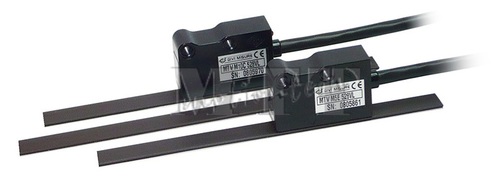

MTV 磁力尺
GIVI MTV 磁力尺
代碼 MTV
特 色：
- MTV為sine wave 1Vpp正弦波輸出的增量式磁力尺
- 解析度可達 0.1 μm
- 適用於直線和角度測量 , 為非接觸式測量
- 尺寸小，可安裝在狹窄空間內
- 印模壓鑄的讀頭 , 現有M4螺紋孔或M3通孔利於固定讀數
- 安裝方便快捷, 且安裝公差範圍大
- 具有電源極性倒置保護和輸出短路電流保護
MTV P 磁力尺：
| 型號 | MTV P | |||
| 柵距 | 1+1 mm | |||
| 解析度 (μm) | up to 0.1 | |||
| 精度 (μm) | ± 6 | |||
| 最大速度 | 12m/s | |||
| 最大加速度 | 12 kHz | |||
| 原點信號 | C = 固定距離 (1mm) | |||
| 輸出信號 | sine wave 1Vpp 正弦波輸出 | |||
MTV M 磁力尺：
| 型號 | MTV M | |||||||
| 柵距 | 2+2 mm | |||||||
| 解析度 (μm) | up to 0.5 | |||||||
| 精度 (μm) | ± 8 | |||||||
| 最大速度 | 12m/s | |||||||
| 最大加速度 | 6 kHz | |||||||
| 原點信號 | C = 固定距離 (2mm) E = 外部信號 |
|||||||
| 輸出信號 | sine wave 1Vpp 正弦波輸出 | |||||||
MTV I 磁力尺：
| 型號 | MTV I | |||
| 柵距 | 2.54+2.54 mm | |||
| 解析度 (DPI) | up to 24000 | |||
| 精度 (μm) | ± 10 | |||
| 最大速度 | 15m/s | |||
| 最大加速度 | 6 kHz | |||
| 原點信號 | C = 固定距離 (2.54mm) | |||
| 輸出信號 | sine wave 1Vpp 正弦波輸出 | |||
MTV H 磁力尺：
| 型號 | MTV H | |||||||
| 柵距 | 5+5 mm | |||||||
| 解析度 (μm) | up to 1 | |||||||
| 精度 (μm) | ± 30 | |||||||
| 最大速度 | 12m/s | |||||||
| 最大加速度 | 2.4 kHz | |||||||
| 原點信號 | C = 固定距離 (5mm) E = 外部信號 |
|||||||
| 輸出信號 | sine wave 1Vpp 正弦波輸出 | |||||||
MTV S 磁力尺：
| 型號 | MTV S | |||||||
| 柵距 | 6+6 mm | |||||||
| 解析度 (μm) | up to 5 | |||||||
| 精度 (μm) | ± 40 | |||||||
| 最大速度 | 12m/s | |||||||
| 最大加速度 | 2 kHz | |||||||
| 原點信號 | C = 固定距離 (6mm) | |||||||
| 輸出信號 | sine wave 1Vpp 正弦波輸出 | |||||||
