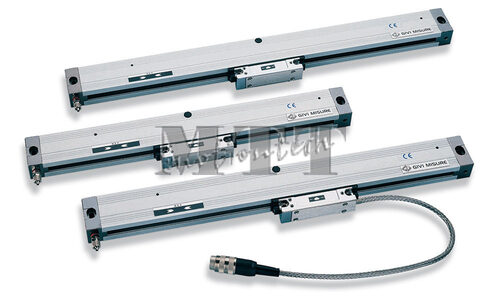

GVS 400 T光學尺
GIVI GVS 400 T光學尺
代碼 GVS400T
特 色：
- GVS 400T 增量式光學尺, 應用於各種領域
- 四個密封條採用特殊橡膠材質，耐油耐磨，可以很好地保護光學尺。
- 參考信號可按固定距離、中間位置或所需的不同位置分佈
- 安裝公差範圍大
- 模組化光學尺，適用於測量長度超過 6500 mm，或所需的測量長度更短的情況
- 穩定性強的 LINE DRIVER 信號
- 整體尺寸小，可以安裝在狹窄空間內
規 格：
| 型號 | GVS 400 T | ||||||||
| 解析度 | 100 | 50 | 10 | 5 | 2 | 1 | 05 | 02 | 01 |
| 100μm | 50μm | 10μm | 5μm | 2μm | 1μm | 0.5μm | 0.2μm | 0.1μm | |
| 最大移動速度(m/min) LINE DRIVER (VL)輸出 |
120 | 60 | 30 | ||||||
| 最大移動速度(m/min) TRANSISTOR (VQ)輸出 |
120 | 80 | 40 | 16 | 8 | 4 | NA | NA | |
| 精度 | ±5μm | ||||||||
| 最大加速度 | 30m/s2 | ||||||||
| 防護等級 | IP 53 標準 / IP 64 密閉 | ||||||||
| 電氣防護 | 電源極性倒置保護 / 輸出短路電流保護 | ||||||||
| 供電 | 5 Vdc ± 5% or 10 ~ 28 Vdc ± 5% | ||||||||
| 電流 | 140 mA MAX ( 5 V ,帶負載 R = 120 Ω ) |
||||||||
| 輸出信號A和B週期 | LINE DRIVER TRANSISTOR (方波) | ||||||||
| 最大線長 | 100M（LINE DRIVER） 50M（TRANSISTOR） |
||||||||
| 測量長度 | 模組化光學尺，適用於測量長度超過6500 mm 或 所需的測量長度更短的情況。 |
||||||||
| 尺帶間距 熱膨脹係數 |
不鏽鋼 10.6 x 10-6 ° C-1 | ||||||||
| 原點信號 | 無型號 = 無參考信號 P = 固定距離 (每30mm) Z = 位於所需的位置 |
||||||||
| 運動阻力 | ≦ 4N | ||||||||
| 振動 | 100m/s2 〔55 ~ 2000Hz〕 | ||||||||
| 衝擊 | 150m/s2 〔11ms〕 | ||||||||
| 工作溫度 | 0℃ ～ 50℃ | ||||||||
| 存儲溫度 | -20℃ ～ 70℃ | ||||||||
| 相對濕度 | 20% ～ 80% (不凝結) | ||||||||
