代碼 XCD-EDGE-BD-03

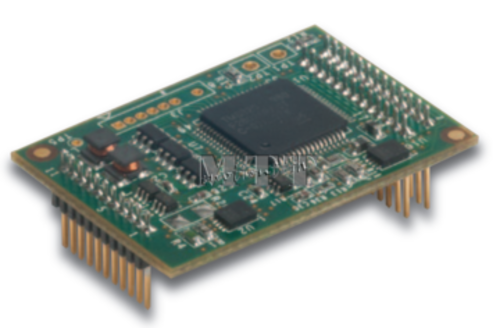

XCD控制驅動器重新定義了壓電陶瓷伺服馬達驅動和電子控制元件的小型化技術。
XCD在一塊電路板上集成了電源轉換和驅動電路,為 OEM 市場提供完整的伺服控制方案。
XCD要配合OEM的專用主機板,用於連接馬達、位置感測器、通訊以及電源。

用於Edge馬達的XCD為單軸板卡,既可以在具有制動開/關功能的“AB5”模式下工作,也可以適用于更傳統的AB1A模式。用於Edge馬達的XCD可以接受單端編碼器信號,還可以通過IIC介面用NanoCommander使用者軟體進行程式設計。

 特 色:

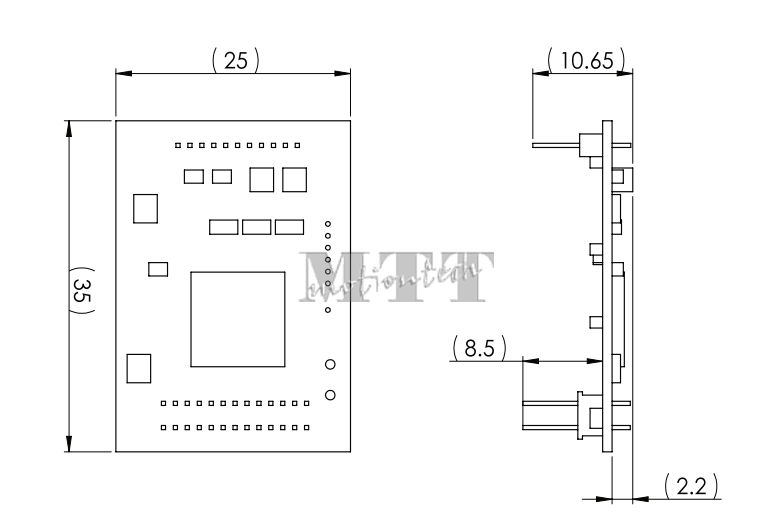

  1. 外形尺寸:35.0 x 25.0 x 10.65 mm
  2. 適用馬達型號:EDGE
  3. 輸入電壓:5 V
  4. 驅動模式:AB5模式(制動開/關功能)或AB1A模式
  5. 通訊方式:IIC介面
  6. 工作溫度:-40至85ºC
  7. 功耗:500 mW(最大)



 訂 貨 訊 息:



  1. 型號: XCD-EDGE-BD-03 控制驅動器
  2. 相關產品/配件:
       a.適用EDGE馬達型號: EM1-S-0、EM1-V-0、EDGE
       b.EDGE主機板部件型號:XCDE150100-00 XCD
  3.  推薦應用:
       a.自動對焦/變焦模組
       b.快門和光圈控制
       c.濾光片轉換器
       d.平移以及傾斜模組


*Nanomotion型錄及產品檔案請至 資料下載
